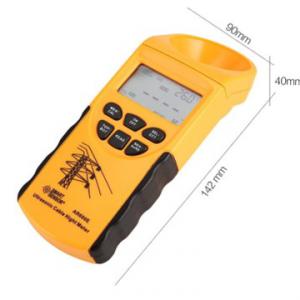

AR600E Ultrahangos magasságmérő

AR600E Ultrahangos magasságmérő

Széles kábelmagasság mérési tartomány (min. 25 mm kábel):

3-23 mm magasságméréshez maximum 6 kábel együttesen.

Széles vízszintes mérési tartomány:

3-18 mm a vezeték és a vezeték közötti távolság mérésére.

Mérési elv:

Ez a kábelmagasság-mérő egy rövid ultrahang sorozatot küld a mérés megkezdésekor, majd a mérő érzékelője felveszi a mérendő tárgyról visszapattanó ultrahangot, majd kiszámítja a távolságot a mérő és a mérés alatt álló objektum között a szükséges idő alapján.

Alkalmazási terület:

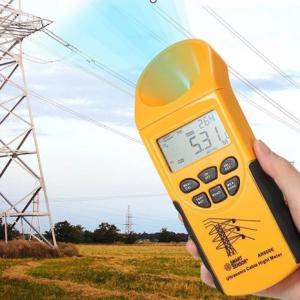

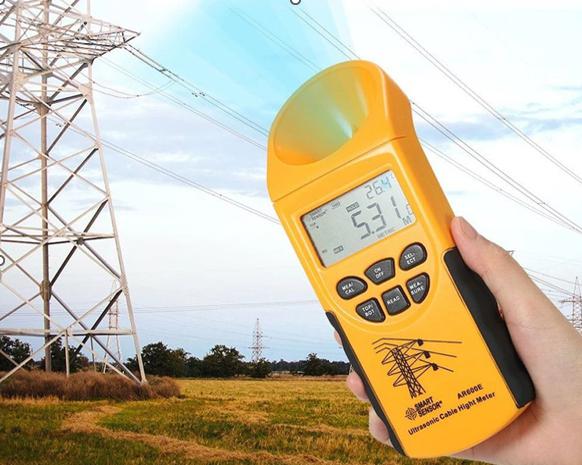

Átviteli vezetékek, elosztóvezetékek, telefonvonalak, kábel leágazás, utcai világítás, felső távolság és vízszintes távolság mérésére, például oszlopfesztáv stb.

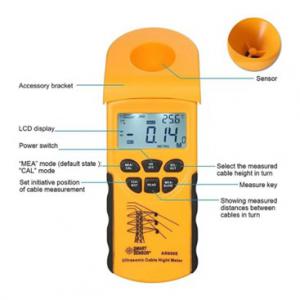

Jellemzők:

1. Speciálisan a kábel magasságának és vízszintes távolságának érintésmentes és gyors mérésére tervezték
2. Mérési tartomány 23m-ig
3. eredendően biztonságos működés, könnyen kezelhető
4. Metrikus/birodalmi rendszer választható
5. Egyszerre legfeljebb 6 vezeték mérése
6. Automatikus hőmérséklet-kompenzáció a mérési eredményekhez
7. Automatikus kikapcsolás 2 perc után
8. Alacsony akkumulátor töltöttség jelző

Műszaki adatok:

Mérési tartomány:
3-23 m (25 mm vastagabb kábel)
3-15 m (12 mm vastagabb kábel)
3-12 m (5,5 mm vastagabb kábel)
3-10 m (2,5 mm vastagabb kábel)

Működési hőmérséklet:          -10 - +40 °C

Felbontás:       5 mm 10 m-nél közelebb, 10mm 10 m-nél távolabb

Pontosság:      0,5% + 2 tizedes jegyig

Kábelek közötti minimum távolság:  150 mm

Egyszerre 6 kábel mérése: igen

Vízszintes mérési tartomány: 3-18 m

Automata kikapcsolás: 2 perc után

Birodalmi/metrikus mértékegység kiválasztható

Környezeti hőmérséklet kijelzés és kompenzálás: igen

Elem típusa: 9V (6F22) x 1

Alkalmazási megjegyzések:

1) A kábelmagasság-mérő egyszerre legfeljebb 6 vezeték magasságát képes mérni, először az első kábel (a legalacsonyabb vagy a legmagasabb) magassága jelenik meg, majd a két vezeték közötti távolság egymás után előhívható a memóriából.

2) Az ultrahang sebességét a levegő hőmérséklete befolyásolja. Ez a mérő automatikus hőmérséklet-kompenzációs funkcióval van felszerelve a pontosabb leolvasás érdekében. Az automatikus hőmérséklet-kompenzáció a környezeti hőmérséklet -10 C-40 C tartományon belül működik, ezért kerülni kell a mérőműszer ezen környezeti hőmérsékleti tartományon kívüli üzemeltetését.

Tartozékok:

1 x Ultrahangos kábelmagasság mérő

1 x Kezelési útmutató

1 x Szűkítő tölcsér (vízszintes mérésekhez)

1 x Műszertartó puha tok

1 x Műanyag hordtáska
